Solarni DC kabel

Načrtovanje najboljše konfiguracije sončnega polja za vaš PV sistem

Načrtovanje konfiguracije sončnega niza vam lahko pomaga zagotoviti pravilno napetost/tokovni izhod iz vašega PV sistema. V tem razdelku pojasnjujemo, kaj ti elementi pomenijo in zakaj so pomembni.

Največja enosmerna vhodna napetost

Iz varnostnih razlogov, predpisov NEC in zaradi ujemanja s tehničnimi specifikacijami strunskega pretvornika mora biti največja enosmerna napetost omejena. Stanovanjski fotonapetostni sistemi so omejeni na 600 V, kot zahtevajo predpisi NEC, vendar se to lahko razlikuje glede na centralni pretvornik.

Najmanjša enosmerna vhodna napetost

Za zagon string pretvornika je potrebna minimalna enosmerna vhodna napetost, zato je to pomembna konfiguracija načrtovanja za PV sisteme. Ta številka se zelo razlikuje glede na izbrani model in znamko.

Največji enosmerni vhodni tok

Tehnične specifikacije razsmernika določajo omejitev največjega enosmernega vhodnega toka, ki je določen na podlagi krivulje tok-napetost (IV-krivulja) za sončne celice. Ključnega pomena je, da to upoštevate med ožičenjem solarnih panelov, saj lahko prekoračitev največjega vhodnega toka pretvornika ogrozi celovitost sistema.

Število sledilnikov MPPT

Sledilniki MPPT so zasnovani za izboljšanje izhodne moči PV sistemov ob upoštevanju IV-krivulje. Centralizirani pretvorniki, opremljeni z več sledilniki MPPT, lahko učinkovito povečajo izhodno moč nizov solarnih panelov, ki imajo različne specifikacije. To omogoča ožičenje bolj zapletenih sončnih nizov na pretvornik. Če se torej vaš pretvornik ponaša z dvema ali več vhodi MPPT, je bistveno, da jih optimalno izkoristite, zlasti v scenarijih, ki vključujejo različne orientacije ali učinke senčenja.

Ožičenje vašega niza solarnih panelov: vodnik po korakih

Do te točke ste se seznanili s ključnimi koncepti in vidiki načrtovanja, ki jih je treba upoštevati pred ožičenjem sončnih kolektorjev. Zdaj vam v tem razdelku nudimo vodnik po korakih o tem, kako napeljati sončne celice.

Priključitev PV konektorja na vašo PV žico

Solarni paneli imajo običajno vnaprej nameščene konektorje MC4, ki olajšajo medsebojno povezavo med paneli. Na končnih točkah sistema lahko uporabite podaljške MC4, ki so na voljo v različnih dolžinah, da premostite vrzel med PV sistemom in pretvornikom.

Kljub temu je razumevanje pravilne namestitve PV priključkov še vedno ključnega pomena. V nekaterih primerih, na primer, ko podaljšek MC4 želene dolžine ni na voljo, boste morda morali povezavo vzpostaviti ročno. Bistvenega pomena je biti pripravljen in vedeti, kako to nalogo opraviti samostojno.

Koraki za dodajanje solarnih priključkov na PV žice so naslednji:

1. Odstranite izolacijo z žice, da razkrijete notranji prevodnik.

2. Postavite povezovalno ploščo na segment ogoljene žice.

3. Uporabite orodje za stiskanje, da varno stisnete povezovalno ploščo na žico.

4. Začnite s spodnjimi deli sklopa: namestite pokrov terminala, razbremenilnik napetosti in kompresijski tulec na žico in konektor.

5. Nato namestite zgornje komponente: namestite varnostno folijo, ohišje moškega ali ženskega konektorja MC4 in O-tesnilo na svoja mesta.

6. Ročno zategnite vse komponente skupaj, da zagotovite, da so prvotno pritrjene.

7. Za varno in končno montažo uporabite orodje za montažo solarnega priključka, da uporabite priporočeni navor na priključku MC4.

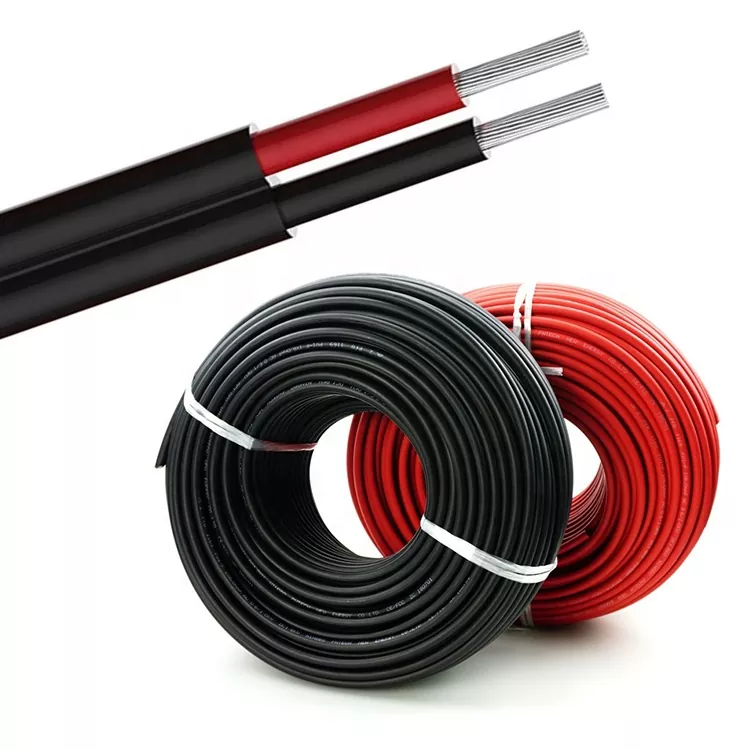

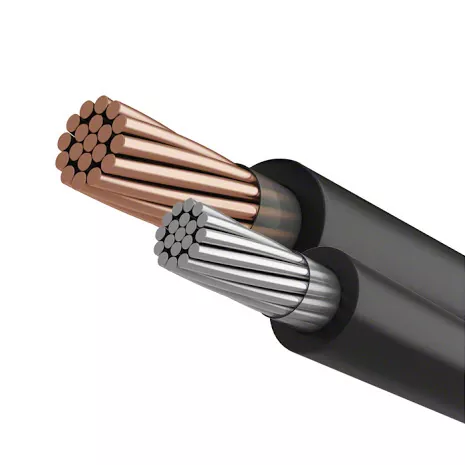

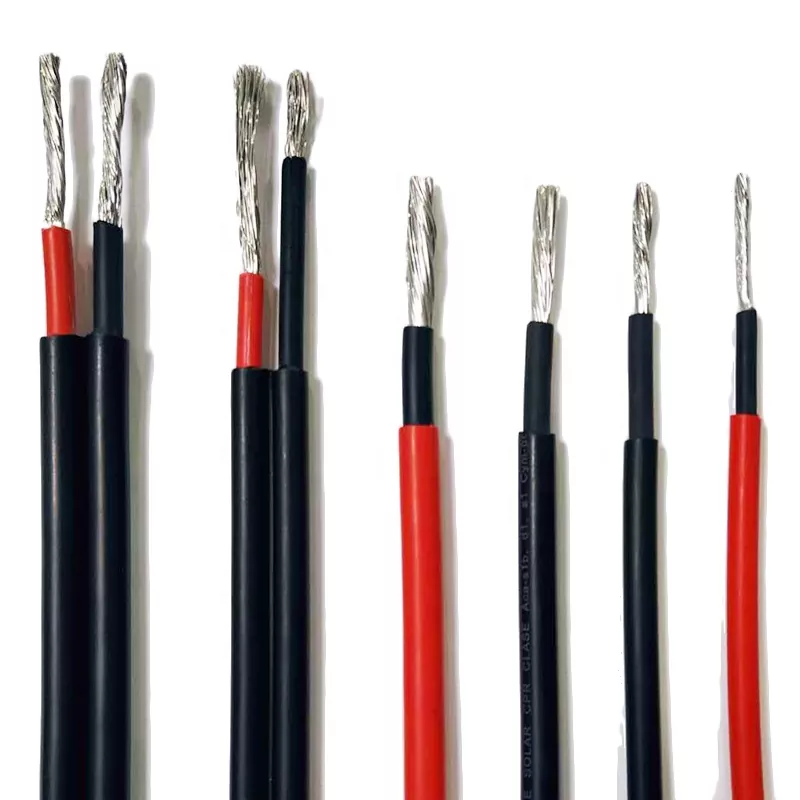

Podrobnosti o sončnem enosmernem kablu DAYA

Delovni pogoji DAYA Solar DC Cable

PV prednosti

PV moduli delujejo pri ekstremnih temperaturah in so odporni na različne okoljske pogoje. V skladu z NEC so različne aplikacije PV nizov omejene na USE-2 ali PV žico. Ti kabli morajo izpolnjevati zahtevane odpornosti na sončno svetlobo in temperaturne ocene za svoja okolja.

PV žice so posebej zasnovane za fotovoltaične aplikacije, medtem ko so kabli USE-2 običajno namenjeni uporabi podzemnih servisnih vhodov. Obe vrsti kablov imata običajno izolacijo iz XLPE in sta lahko odporna na sončno svetlobo in/ali primerna za neposredni vkop.

Vendar se PV žica razlikuje od žice USE-2 glede debeline izolacije, nazivne napetosti in delovne temperature. PV žica se ponaša z debelejšimi izolacijskimi plastmi za zaščito pred težkimi okolji. Kabli USE-2 so ocenjeni do 600 V, medtem ko je PV žica na voljo v treh nazivnih napetostih: 600 V, 1 kV in 2 kV. Kabli USE-2 imajo najvišjo delovno temperaturo 90 °C, medtem ko je PV žica lahko ocenjena za višje temperature.

PV žica je med omejenimi vrstami enovodnih žic, ki lahko presežejo 600 V in so neposredno vkopane v skladu z NEC, brez potrebe po dodatnem oklopu.

Pakiranje:

--100 m/kolit s skrčljivo folijo, 6 tuljav na zunanjo škatlo.

--100 m / tuljava, tuljava je lahko iz papirja, plastike ali ABS, nato 3-4 tuljave na škatlo,

--200m ali 250m na ​​boben, dva bobna na škatlo,

--305m/leseni boben, en boben na nakladanje zunanje škatle ali palete,

--500 m/leseni boben, en boben na nakladanje zunanje škatle ali palete,

--1000m ali 3000m leseni boben, nato nakladanje palet.

* Ponujamo lahko tudi prilagojeno pakiranje OEM glede na zahtevo strank.

Dostava:

Pristanišče: Tianjin ali druga pristanišča glede na vaše zahteve.

Pomorski prevoz: na voljo so vse ponudbe FOB/C&F/CIF.

*Za nekatere države, kot so afriške države, države Bližnjega vzhoda, je naša ponudba pomorskega tovora veliko cenejša, kot jo stranke dobijo od lokalne pomorske agencije.

Parameter sončnega enosmernega kabla DAYA (specifikacija)

DAYA Solar DC Cable Service

Predprodaja

Nudimo tehnično podporo in celovite rešitve za distribucijo električne energije, prilagojene vašim potrebam. V kolikor se bodo projektne risbe, ki jih boste posredovali, izkazale za neizvedljive, bomo načrt optimizirali in ga prilagodili dimenzijam omare, lokaciji opreme ipd. Prav tako bomo optimizirali konfiguracijo izdelkov, da bodo ustrezali vašim zahtevam.

Poprodajna služba

Če pride do kakršne koli težave, vam bomo najprej zagotovili podporo po telefonu ali e-pošti. Po potrebi bomo izvedli oddaljeno odpravljanje napak. Poleg tega je našim izdelkom priložen priročnik za odpravljanje težav za referenco, ko poskušate sami poiskati napako in odpraviti težave. Večino težav je mogoče rešiti z zgoraj omenjenimi metodami. Vsako leto se bomo prijavili, da pridobimo podrobne informacije o vaši opremi in tako bolje razumemo notranje delovanje.

Naša obljuba glede storitev za stranke

1. Težavo bomo hitro rešili po prejemu poročila o težavi ali zahteve za popravilo.

2. Nato podrobno pojasnimo vzrok napake in vse stroške bomo zaračunali v skladu s tržno ceno.

3. Če vzamemo kateri koli del nazaj v pregled, ga bomo nalepili z nalepkami z obvestili o krhkih delih ali zapisali njihovo serijsko številko, da ohranimo varnost delov.

4. Če bo vaša pritožba veljavna, vam bomo povrnili stroške popravila na kraju samem.

Pogosta vprašanja o sončnem enosmernem kablu DAYA

1.Q: Ali ste proizvajalec ali trgovec?

O: Vsi smo glavna dejavnost podjetja nizkonapetostne stikalne naprave, omarice za distribucijo električne energije, zasnova omaric, zaščitena pred eksplozijami, proizvodnja in sistemsko programiranje.

2.V: Ali podpirati OEM/ODM? Ali lahko oblikujete opremo glede na našo velikost?

O: Seveda lahko kateri koli izdelek prilagodimo zahtevam kupcev in lahko zagotovimo oblikovalske rešitve in rešitve.

3.V: Zakaj naj kupujem pri vas namesto pri kom drugem?

O: Prvič, vsem strankam lahko zagotovimo zelo profesionalno podporo, ki jo sestavljajo IT svetovalci in servisne ekipe. Drugič, naši glavni inženirji imajo več kot 20 let izkušenj pri razvoju opreme za distribucijo električne energije.

4.Q: Kaj pa čas dostave?

O: Na splošno je naš dobavni rok približno 7-15 dni. Čeprav je to odvisno od zahtev strank in

količino izdelkov.

5.Q: Kaj pa pošiljka?

O: Pošiljko lahko uredimo prek DHL, FedEx, UPS itd. Stranke lahko seveda uporabijo tudi lastne špediterje.

6.Q: Kaj pa plačilni pogoji?

O: Podprt T/T、Paypal、Apple Pay、Google Pay、Western Union itd. Seveda lahko razpravljamo o tem.
