Suhi transformator: kaj morate vedeti, preden ga izberete?

1. Kaj je suhi transformator?

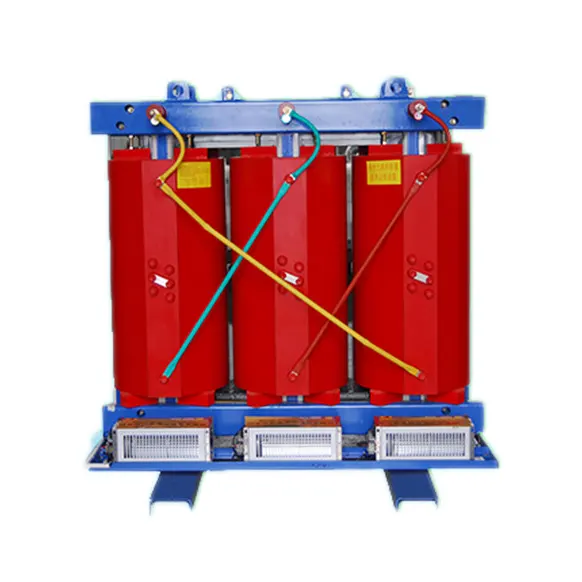

A suhi transformator je statična električna naprava, ki prenaša energijo z elektromagnetno indukcijo brez uporabe tekočine (olja) za izolacijo ali hlajenje. Namesto tega so njegovo jedro in navitja vdelani v trdne izolacijske materiale, kot je epoksi ali poliestrska smola, toplota pa se odvaja z naravnim ali prisilnim kroženjem zraka.

Ta zasnova popolnoma odpravlja tveganje puščanja olja in požarov, zaradi česar so suhi transformatorji prednostna izbira za notranje instalacije, gosto naseljene zgradbe in okoljsko občutljiva območja.

2. Ključne prednosti in tipične aplikacije

Pogoste aplikacije:

Bolnišnice, podatkovni centri, visoke zgradbe
Industrijski obrati (kemikalije, tekstil, rudarstvo)
Sistemi obnovljivih virov energije (veter na kopnem, sončna energija)
Pomorske in priobalne ploščadi (z ustreznimi ohišji)
Omejitve, ki jih morate upoštevati:
Višji začetni stroški kot transformatorji, polnjeni z oljem
Nižja učinkovitost odvajanja toplote – na splošno omejena na vrednosti pod ~2000 kVA v standardnih izvedbah
V nekaterih primerih nekoliko višji zvočni hrup

3. Dve glavni vrsti: VPI proti Cast Coil

Namig za izbiro: če je na vaši lokaciji visoka vlažnost, jedki plini ali pogosta izpiranja, izberite lito tuljavo. Za čista in suha notranja okolja VPI zagotavlja najboljšo vrednost.

4. Ključni izbirni parametri

Ugotovite jih, preden določite transformator.

5. Osnove za namestitev in zagon

Dober transformator lahko prezgodaj odpove, če je namestitev površna. Sledite tem kritičnim točkam.

Lokacija in dovoljenje

• Namestite v suhem, dobro prezračenem prostoru – brez jedkih plinov, kapljajoče vode in nevarnosti poplav.

• Okoli ohišja naj bo najmanj 12–18 palcev (30–45 cm) prostora za kroženje zraka.

Temelj in montaža

• Postavite na ravno podlago, odporno na tresljaje, ki lahko prenese celotno težo.

• Uporabite antivibracijske podloge, če je možna resonanca tal.

Električne povezave – storiti

• Uporabite gibljive bakrene/alu povezave za sponke – to preprečuje mehansko obremenitev pri vlečenju puš.

• Zategnite vse vijačne povezave do vrednosti navora, navedenih v priročniku. Prekomerno zategovanje lahko poškoduje navoje; premalo zategovanje povzroča vroče točke.

• Ozemljitev: Ohišje in nevtralno točko trdno povežite z ozemljitveno mrežo postaje.

Preverjanja pred zagonom

Preizkus izolacijske upornosti: Uporabite megohmmeter (500 V ali 1000 V skala). Najmanjša sprejemljiva vrednost: 2 MΩ na kV nazivne napetosti. Če je nižja, posušite navitja pred vklopom.
Preverite, ali se vsi notranji zaključki ujemajo z diagramom imenske ploščice.
Preizkusite delovanje ventilatorja in alarme termostata/termistorja, preden greste v živo.

6. Dnevno delovanje in vzdrževanje – pravo delo

Ne pozabite: nizko vzdrževanje ne pomeni brez vzdrževanja. Z malo nege lahko dosežete 20–30-letno življenjsko dobo.

Čiščenje – prednostna naloga št

Kopičenje prahu je največji sovražnik suhih transformatorjev. Zadržuje toploto, spodbuja delno praznjenje in zmanjšuje dielektrično trdnost.

Očistite vsaj enkrat letno – pogosteje v prašnih ali industrijskih območjih.
Uporabite sesalnik z nekovinsko šobo ali suh stisnjen zrak pri < 25 psi (170 kPa) – nikoli ne uporabljajte visokega tlaka, ki lahko poškoduje izolacijo ali potisne prah globlje.

Vizualni in mehanski pregledi (vsakih 6–12 mesecev)

Nadzor izolacije

• Zabeležite vrednosti izolacijske upornosti vsako leto (ali po večjih delih).

• Primerjajte s prejšnjimi odčitki – dosleden padajoči trend je opozorilni signal, tudi če je absolutna vrednost še vedno nad minimumom.

7. Pogoste napake in praktična sredstva

8. Hitri napotki – kontrolni seznam za izbiro

1. ☐ Izračun obremenitve + 20–25 % marže

2. ☐ Nazivna napetost se ujema s sistemom

3. ☐ Razred izolacije – F ali H, glede na okolje

4. ☐ Tip – VPI (čisto v zaprtih prostorih) proti Cast Coil (ostro)

5. ☐ IP ocena – IP20 (notranji) / IP23+ (zunanji/mokri)

6. ☐ Hlajenje – naravno ali s pomočjo ventilatorja

7. ☐ Preverjeni odmik, prezračevanje in obremenitev tal

8. ☐ Dokumentirane vrednosti ozemljitve in navora

A suhi transformatorje naložba v varnost, zanesljivost in skladnost z okoljem. Njegov uspeh na terenu je manj odvisen od tablice z imenom in bolj od treh praktičnih izbir:

• Izberite z realnimi maržami in zaščito okolja.

• Namestite previdno – dobre povezave in dober zrak.

• Vzdržujte z rednim čiščenjem in spremljanjem na podlagi trendov.

Naredite te tri stvari dobro in vaš suhi transformator bo desetletja deloval brez težav.
