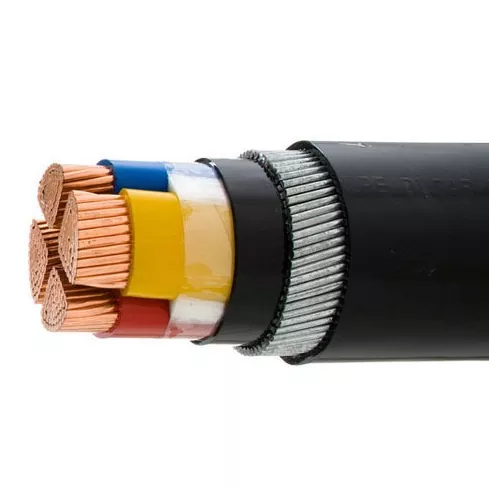

To vprašanje se pojavi na skoraj vsakem srečanju s specifikacijami kablov. Kratek odgovor: enotne globalne definicije ni. Različni organi za standardizacijo potegnejo črto na različnih mestih in ta dvoumnost lahko povzroči prave preglavice med izvajanjem projekta.

Trije standardi, trije različni odgovori

Praktično soglasje: pod 2000 V je nizka napetost, nad 35 kV je visoka napetost, vse vmes pa je srednja napetost. Sivo območje je med 1 kV in 2 kV, kjer je razvrstitev v celoti odvisna od tega, kateri standard ureja vaš projekt.

Pravi odgovor: odvisno od tega, kje je vaš projekt

Za inženirje in skupine za nabavo je akademska razprava manj pomembna kot vedeti, kateri standard velja za vašo specifično namestitev.

Projekti v ZDA (IEEE/NEC framework): Srednjenapetostni kabelzačne pri 2000 V. Najpogostejše nazivne vrednosti kablov, s katerimi se boste srečali, so 5 kV, 8 kV, 15 kV, 25 kV in 35 kV. Za jedrske elektrarne ne pozabite, da IEEE 1186-2025 zdaj razširja zgornjo mejo srednje napetosti na 46 kV.

Mednarodni projekti (okvir IEC): Srednja napetost se običajno začne pri 1 kV. Standardne vrednosti vključujejo 3,3 kV, 6,6 kV, 11 kV, 22 kV in 33 kV. Na primer, avstralski standard AS/NZS 1429.1 pokriva kable v razponu od 1,9/3,3 kV pa vse do 19/33 kV.

Projekti sončne energije in obnovljivih virov energije: Sistemske napetosti običajno padejo med 1 kV in 35 kV. Dve najpogostejši ravni sta 15 kV (ujema se z 12,47 kV ali 13,8 kV medomrežno povezavo) in 35 kV (ujema se s 34,5 kV).

Trije kritični parametri, ki jih morate preveriti

Ocene napetosti kabla so običajno označene kot Uo/U, na primer 6,35/11 kV. Tukaj je, kaj vsaka številka pomeni:

Ne glejte samo na "napetostni razred" kabla in predvidevajte, da ustreza. Ujemite Uo z medfazno napetostjo vašega sistema in U z medfazno napetostjo vašega sistema. Napačna odločitev je eden najpogostejših vzrokov za prezgodnjo okvaro kabla.

Zaščiteno ali nezaščiteno: kdaj je obvezno?

Še eno vprašanje, ki sledi: pri kateri napetosti potrebujem oklopljen kabel?

Za vse kable, ki delujejo nad 5 kV, oklop ni neobvezen. Kovinski ščit izravnava napetost električnega polja, prenaša okvarjeni tok in ščiti pred elektromagnetnimi motnjami. IEEE 1816-2024 celoten standard posveča pravilnim zaključkom in spajanju oklopljenih kablov od 2,5 kV do 46 kV, pri čemer poudarja, da je izdelava zaključkov pogosto bolj kritična kot sam kabel.

Vodnik za hitro odločanje

Bottom Line

Srednjenapetostni kabelse začne nekje med 1 kV in 2,5 kV, odvisno od tega, kateremu standardu sledi vaš projekt. Za projekte v ZDA je praktični odgovor 2000 V. Za projekte, ki jih ureja IEC, je 1kV.

Kar je pomembnejše od praga, je naslednje: razumejte dejanske vrednosti Uo/U vašega sistema, potrdite zahteve po oklopu in posvetite toliko pozornosti izdelavi zaključkov kot specifikaciji kabla. Najdražji kabel na svetu bo predčasno odpovedal, če bo spojka slabo izdelana.
