Zakaj izbrati vakuumski odklopnik?

Povzetek: Vakuumski odklopniki (VCB)so kritična komponenta v sodobnih električnih sistemih, ki zagotavljajo zanesljivo prekinitev električnih tokov v srednje in visokonapetostnih aplikacijah. Ta članek raziskuje njihov princip delovanja, prednosti, vrste, aplikacije, vzdrževanje in pogosto zastavljena vprašanja ter nudi praktične napotke za elektroinženirje in upravitelje objektov.

Kazalo

• Uvod v vakuumske odklopnike
• Načelo delovanja
• Prednosti
• Vrste vakuumskih odklopnikov
• Aplikacije
• Nasveti za vzdrževanje
• Pogosto zastavljena vprašanja
• Zaključek

Uvod v vakuumske odklopnike

Vakuumski odklopnik je zasnovan za gašenje električnih oblokov v vakuumskem mediju. Za razliko od tradicionalnih zračnih ali oljnih odklopnikov, vakuum zagotavlja vrhunsko dielektrično trdnost in hitro ugasnitev obloka. Vakuumski prekinjevalec, jedrna komponenta, omogoča prekinitev toka v zaprti komori, preprečuje oksidacijo in zmanjšuje zahteve po vzdrževanju.

Načelo delovanja

Glavni mehanizem vakuumskega odklopnika vključuje ločevanje električnih kontaktov znotraj vakuuma. Ko se kontakta ločita, se med njima oblikuje lok. Vakuum hitro obnovi dielektrično trdnost in oblok skoraj v trenutku ugasne. To zagotavlja minimalno izgubo energije, zmanjša obrabo komponent in izboljša splošno dolgo življenjsko dobo stikalnih naprav.

• Kontaktna operacija:Premični kontakti se odpirajo in zapirajo, da prekinejo tokokrog.
• Oblikovanje loka:Pojavi se, ko se kontakti ločijo pod obremenitvijo.
• Ugasnitev loka:Vakuum absorbira energijo obloka in hitro ustavi tok.
• Dielektrična obnovitev:Visok vakuum zagotavlja hitro obnovitev dielektrika in preprečuje kratke stike.

Prednosti

Vrste vakuumskih odklopnikov

• Notranji VCB:Uporablja se v zaprtih stikalnih napravah in nudi zaščito v nadzorovanih okoljih.

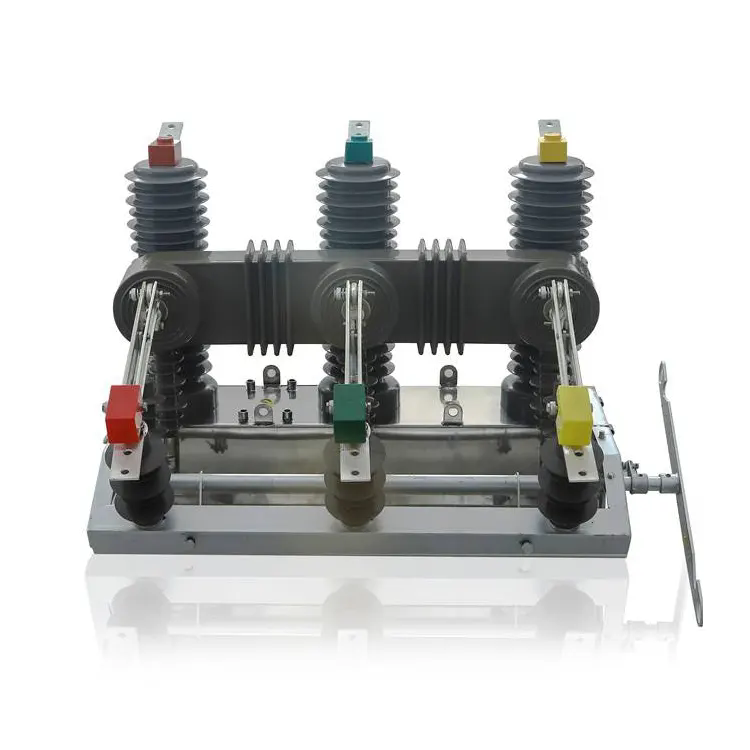

• Zunanji VCB:Zasnovan za transformatorske postaje na prostem, odporen na vremenske vplive in onesnaženje.
• Fiksni VCB:Trajno nameščen v določeni stikalni plošči.
• Izvlečni VCB:Lahko se enostavno odstrani za vzdrževanje ali zamenjavo, ne da bi motili drugo opremo.

Aplikacije

Vakuumski odklopniki se pogosto uporabljajo v srednje in visokonapetostnih električnih omrežjih. Njihove aplikacije vključujejo:

• Industrijski sistemi za distribucijo električne energije
• Zaščita transformatorskih postaj in transformatorjev
• Naprave za obnovljivo energijo, kot so sončne in vetrne elektrarne
• Komercialne zgradbe, ki potrebujejo kompaktno in zanesljivo stikalno opremo
• Sistemi elektrifikacije železnic in transporta

Nasveti za vzdrževanje

Pravilno vzdrževanje zagotavlja optimalno delovanje vakuumskih odklopnikov:

• Redno preverjanje obrabe in poravnave kontaktov
• Preverjanje nemotenega gibanja delovnih mehanizmov
• Redno preverjanje izolacije in vakuumske celovitosti
• Čiščenje prahu in smeti iz ohišij
• Zamenjava komponent na podlagi urnika proizvajalca

Pogosto zastavljena vprašanja

V1: Kako dolgo traja vakuumski odklopnik?
A1: S pravilnim vzdrževanjem lahko vakuumski odklopnik zdrži 15–20 let, odvisno od pogojev delovanja in ciklov obremenitve.

V2: Ali se vakuumski odklopniki lahko uporabljajo v zunanjih okoljih?
A2: Da, zunanji VCB-ji so posebej zasnovani, da prenesejo vremenske razmere, onesnaženje in temperaturna nihanja, hkrati pa ohranjajo zanesljivo delovanje.

V3: Kako se vakuumski odklopnik razlikuje od odklopnika SF6?
A3: Za razliko od odklopnikov SF6, ki za gašenje obloka uporabljajo plin, se VCB zanašajo na vakuum. To odpravlja tveganje uhajanja toplogrednih plinov in zmanjšuje potrebe po vzdrževanju.

V4: Katere so pogoste težave z vakuumskimi odklopniki?
A4: Najpogostejše težave vključujejo kontaktno erozijo, mehansko obrabo pogonskih mehanizmov in degradacijo izolacije. Pravočasen pregled prepreči okvare.

Zaključek

Vakuumski odklopniki so varna, zanesljiva in učinkovita rešitev za sodobne električne distribucijske sisteme.DAYA elektrikaponuja široko paleto notranjih in zunanjih VCB, prilagojenih industrijskim standardom in zahtevam strank. Za povpraševanja ali prilagojena priporočila,kontaktirajte nasdanes, da zagotovite optimalno zaščito vašega električnega omrežja.
