Kako deluje vakuumski odklopnik?

TheVakuumski odklopnikje nepogrešljivo stikalo v elektroenergetskem sistemu. Sestavljen je predvsem iz treh delov: okvirja, komora za gašenje po zraku (tj. Vakuumski mehurček) in mehanizem delovanja. Med njimi je prevodni tokokrog temeljni del odklopnika, ki je skrbno sestavljen iz prevodnih palic dovodne in izhoda, izolacijskih nosilcev, prevodnih sponk, mehkih priključkov in vakuumskih loc, ki gasirajo komore.

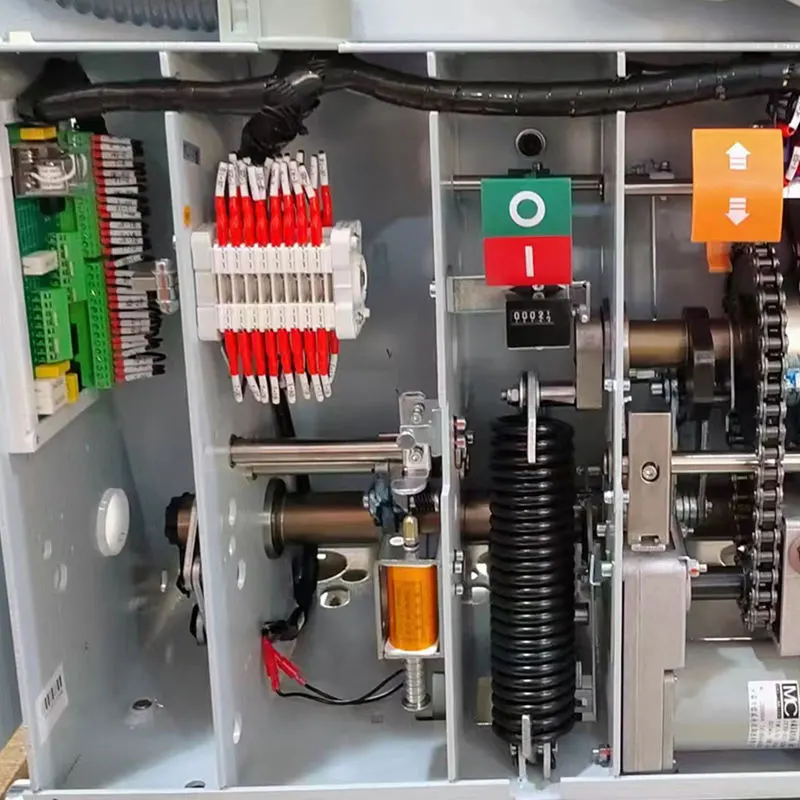

Operativni mehanizem je odgovoren za izvajanje zapiralnih in odpiralnih operacij odklopnika, vključno z zapiralnimi vzmeti, sistemi za shranjevanje energije, preteznimi izdaji, odpiranjem in zapiranjem tuljav ter drugimi komponentami. Pri delu mehanizem dosega natančen nadzor toka s shranjevanjem električne energije, odpiranjem in zapiranju električne energije ter ročnimi funkcijami.

Ko tok doseže vnaprej določeno vrednost,Vakuumski odklopnikbo uporabil trenutne značilnosti ničelnega prekata v visokem vakuumskem okolju za gašenje loka s hitrim difuzijo plazme in učinkovito zmanjšanje toka. V sredini vključuje več korakov, kot sta shranjevanje energije in zapiranje. Z vrsto natančnih mehanskih dejanj sta zagotovljena stabilnost in zanesljivost odklopnika vezja.

Operacija odpiranja je, da ko je odklopnik v zaprtem stanju, se odpirajo signal in odpiralni elektromagnet začne delovati, zaradi česar se privabi železno jedro. To dejanje bo povzročilo, da se bo zgornja palica v uvodni izdaji premikala navzgor, kar posledično povzroči vrtenje gredi potovanja. Niz verižnih reakcij bo poganjala zgornjo palico navzgor in potisnila upognjeno ploščo, zaradi česar se bo poganjala polovična gred, ki se začne vrteti v nasprotni smeri urinega kazalca. Ko se odklene polovična gred in ročicaodklopnikZa dokončanje uvodnega dejanja.
